Roundfin RF-3000A Полностью автоматизированная рабочая станция для окраски и заключения заключения
1. Интегрированный краситель + покровное стекло: предметное стеклоы от окрашивания до готового препарата.
2. Стейнер: 26 (2 × 13) позиций резервуаров (2x13), 480 ± 20 мл, 4 промывочные станции, 30 штативов для предметных стекол.
3. Покровные стекла: 120 шт. предметных стекол, 150 шт. покровных стекол, 250 мл герметика.
4. ≥ 100 программ программ; параллельное выполнение нескольких программ
5. Сервопривод управления движением + роботизированная рука для погрузочно-разгрузочных работ и транспортировки.
6. Мониторинг выхлопных газов с очисткой; звуковая/световая двойная сигнализация; CE/ISO 13485
Обзор продукта
The Круглый плавник RF-3000Aпредставляет собой интегрированную полностью автоматизированную рабочую станцию для окрашивания предметных стекол и заключения стеклянных стекол, объединяющую два основных гистологических процесса в единую настольную систему. Слайды передаются непосредственно от автоматизированного H&E или специального окрашивания к готовому приготовлению покровных стекол, что исключает необходимость ручного переноса и сокращает время обработки.
Возможности модуля окрашивания26 (2 × 13) позиций танков.(2 х 13) сОбъем резервуара 480 ± 20 млза бак,4 автоматические моечные станции, реагент нагревается доМакс. 60 °С, и печная станция, достигающаяМакс. 75 °С. Емкость хранения≥ 100 программ программыс30 шт. стеллажи для предметное стеклоов. Модуль заключения120 шт. предметных предметное стеклоовсВместимость покровных стекол: 150 шт.и резервуар для герметика емкостью 250 мл. Сервосистема управления движением с высокоскоростным роботизированным манипулятором обеспечивает короткое время цикла. Сертифицированы CE и ISO 13485.

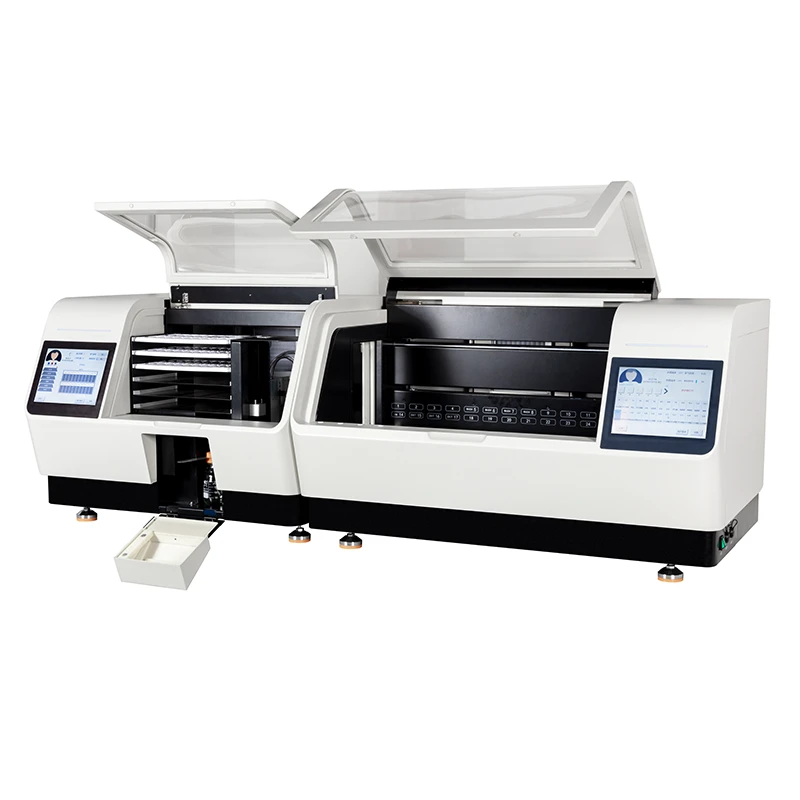

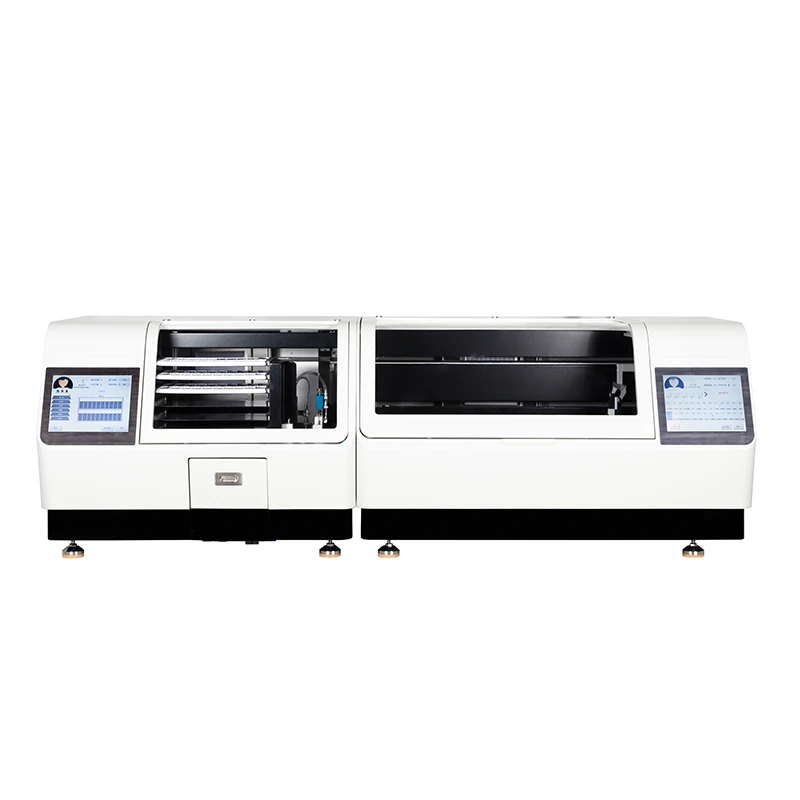

Рис. 1. Полностью автоматизированная рабочая станция для окраски и заключения заключения Roundfin RF-3000A
Ключевые характеристики
Стайнер:26 (2 × 13) позиций резервуаров, 480 ± 20 мл, ≥ 100 программ.| Покровное стекло:120 шт. предметное стеклоов, 150 шт. покровных стекол| Контроль:Сервопривод + роботизированная рука
Технические характеристики
Модуль для окраски предметное стеклоов
| Параметр | Спецификация |
|---|---|
| Размеры (Ш х Д х В) | 1073 × 667 × 651 mm |
| Вес нетто | Прибл. 135 сом |
| Тахеометры | 26 (2×13) танковых позиций |
| Объем резервуара | 480 ± 20 ml |
| Температура духовки | Макс. Макс. 75 °С |
| Нагрев реагентов | Макс. Макс. 60 °С |
| Моечные станции | 4 автоматических |
| Программы | ≥ 100 программ |
| Слайд Стойки | 30 шт. |
| Производительность H&E | 30 шт/раз |
| Номинальная мощность | 1200 W |
| Рабочая температура | 5 °C-70 °C |
Стеклянный модуль для заключения стеклянных стекол
| Параметр | Спецификация |
|---|---|
| Размеры (Ш х Д х В) | 849 × 733 × 651 mm |
| Номинальная мощность | 1000 W |
| Образцы предметное стеклоов | 120 шт. |
| Емкость покровных стекол | 150 шт. |
| Бутылка с герметиком | 250 ml |
| Температура духовки | 0-70 °C |
| Размер предметное стеклоа | 26 × 75 mm |
| Размер покровного стекла | 24 × (50+10) mm |
| Влажность | 10%-80% |
| Напряжение питания | AC 220 V, 50 Hz |
Основные характеристики: средство для окраски предметное стеклоов
- Параллельное выполнение нескольких программ-- Несколько программ окрашивания выполняются одновременно в 26 (2 × 13) резервуарах, что максимально увеличивает производительность.

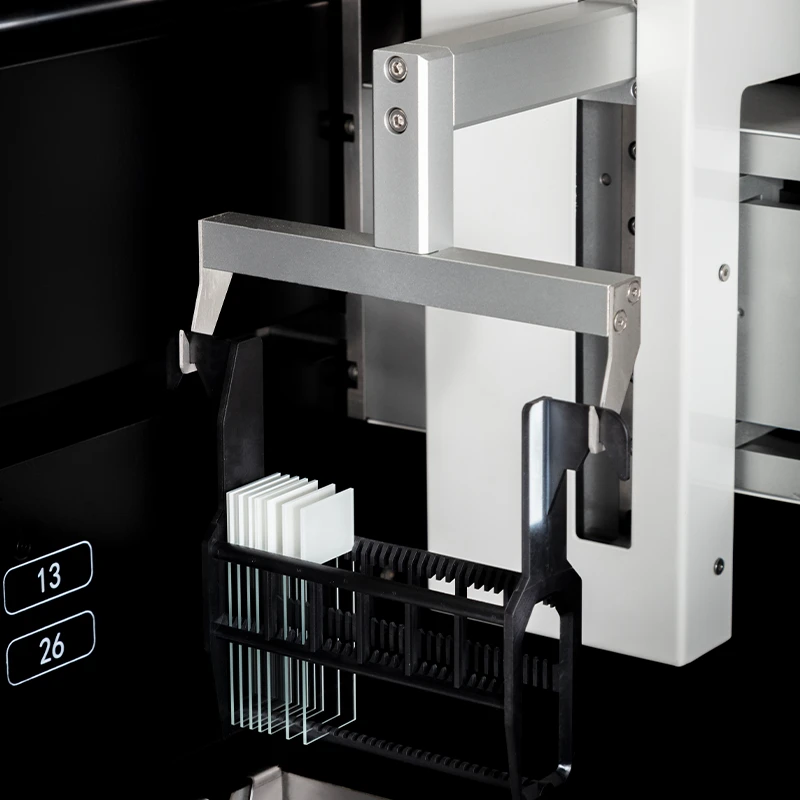

- Высокоскоростной роботизированный манипулятор-- Автоматизирует обработку и транспортировку стеллажей между станциями с точностью и постоянством.
- Система нагрева реагентов-- Устраняет сезонные температурные эффекты. Реагент нагревается до Макс. 60 °C, духовка до Макс. 75 °С.
- ≥ 100 программ Программы-- Обширное хранилище для H&E, специальных пятен и пользовательских протоколов с вызовом в одно касание.
- Сервопривод управления движением-- Точное движение с сервоприводом обеспечивает качество окрашивания, эквивалентное тщательному ручному управлению.
Основные характеристики
- Прямое размещение предметное стекло-доски-- После заключения предметное стеклоы попадают прямо на доску. Готов к немедленной регистрации после постановки диагноза.
- Автоматическое обнаружение защитного стекла-- Интеллектуальный мониторинг обнаруживает поломки с помощью автоматической обработки мусора. Мониторинг полей покровного стекла с оповещениями.
- Мониторинг выхлопных газов-- Встроенный мониторинг концентрации газа с очисткой для безопасной и экологически чистой эксплуатации.
- Двойная система сигнализации-- Звуковая и световая сигнализация при сбоях в работе. Система приостанавливает работу до тех пор, пока неисправность не будет устранена, защищая предметное стеклоы.
- Сервопривод управления движением-- Обеспечивает короткое время цикла и стабильное качество заключения на всех предметных стеклах в партии.
Сценарии применения
| Сценарий | Как это поддерживает |
|---|---|
| Больничная гистологическая лаборатория большого объёма | Интегрированное окрашивание в покровное стекло исключает ручной перенос. ≥ 100 программ с параллельным выполнением для высокой производительности. |
| Справочная/Исследовательская лаборатория | Нагрев реагента исключает сезонную изменчивость. Сервоуправление обеспечивает стабильное качество покровных стекол на всех участках исследования. |
| Ветеринарная патология | Двойная система сигнализации защищает партии образцов. Мониторинг выхлопных газов необходим для лабораторий, подвергающихся воздействию формалина. |
| Медицинский университет / Учебная больница | Автоматизированный рабочий процесс стандартизирует результаты обучения. Обнаружение разбития защитного стекла защищает учащихся и оборудование. |
Часто задаваемые вопросы
Какие модули объединяет RF-3000A?
RF-3000A включает в себясредство для окрашивания предметное стеклоов(26 (2 × 13) позиций баков, 480 ± 20 мл, ≥ 100 программ) сстекло покровное стекло(120 шт. предметных стекол, 150 шт. покровных стекол), что исключает необходимость ручного перехода между окрашиванием и наложением покровных стекол.
В чем разница между RF-3000A и RS-5?

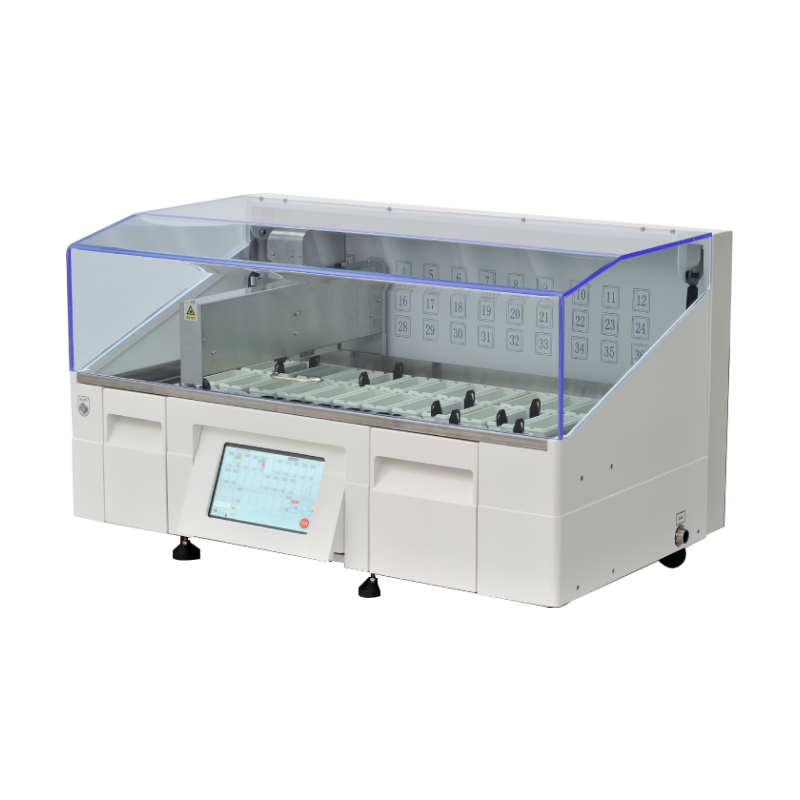

The RS-5представляет собой автономную автоматическую установку для окраски предметное стеклоов (36 станций, 400 предметное стеклоов/час).RF-3000Aпредставляет собой интегрированную рабочую станцию, которая добавляет модуль для заключения стеклянных стекол, обеспечивая полный рабочий процесс от окрашивания до готового предметного стекла без ручного вмешательства между этапами.
Как прибор для заключения стекол справляется с разбитыми покровными стеклами?
Особенности покровного стеклаавтоматическое обнаружение разбития защитного стеклас интеллектуальной обработкой мусора. При обнаружении разбитого защитного стекла система удаляет мусор и при необходимости приостанавливает работу. Мониторинг полей покровного стекла обеспечивает оповещения о проверке качества.
Что произойдет, если во время работы возникнет неисправность?
Оба модуля имеютзвуковая и световая двойная сигнализация. При обнаружении неисправности система автоматически приостанавливает работу до устранения, защищая ценные предметное стеклоы от повреждения. В систему также входит автоматический контроль выхлопных газов с их очисткой.
Нужна интегрированная рабочая станция для окраски и заключения заключения?
Roundfin RF-3000A сочетает в себе устройство для окрашивания предметных стекол на 26 (2 × 13) позиций и покровные стекла на 120 шт. Сервопривод управления, роботизированная рука, более 100 программ, подогрев реагентов, контроль выхлопных газов. Сертифицированы CE и ISO 13485.
